Gestell Standard
Der modularer Online Gestell-Baukasten von Maschinengestelle Online in unterschiedlichen Breiten, Längen und Höhen sowie den dazugehörigen Anbauteilen.
Durch den geringeren Konstruktionsaufwand sparen wir wertvolle Zeit in der Projektierung und Umsetzung und senken damit spürbar die Kosten für Sie. Auch Sonderlösungen und individuelle Abmessungen entwickeln wir auf Basis unserer bewährten Standard-Konstruktionen.
Gestell:
80x40x4mm sowie 40x40x4mm aus Kaltgefertigte Profilrohre gem. EN10219/EN 10305-5
Abmessungen standardmäßig bis 1980x1980mm. Sonderabmessungen gerne per Anfrage.
Grundplatte:
Die Befestigung der Maschinengrundplatte erfolgt von unten:
Auflageflächen:
Ebenheit der Auflageflächen: ±0,4mm
Türen:
Türen im Oberbereich: Rechts, Links, Vorne, hinten, Optional Drehtelleranbau
Türen im Unterbereich: Rechts, Links, Vorne Hinten
Türen:
Massive Türen aus 40x40x3. Klappscharniere
Keine Störkanten nach außen! Dadurch einfacher Versand ohne zusätzliche Fixierung notwendig.
Scharnieröffnung mit 4Kantschlüssel.
Kabelaussparungen:

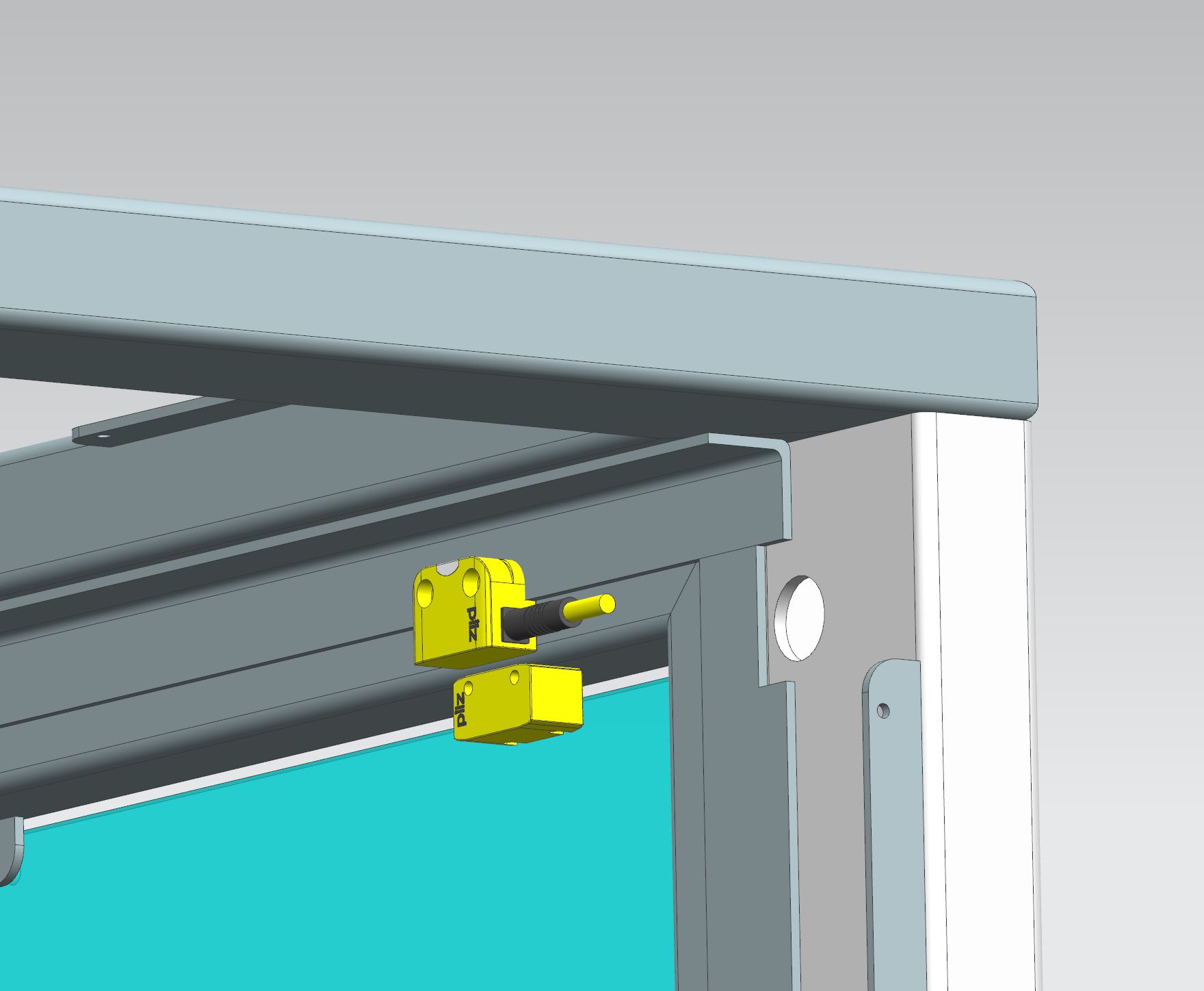

Türschutzschalter oben rechts und links
Laserschutz:
Optional
Maschinenfüsse:
Entweder:
- M12 Standfuss
- Blickle Rollen (80x60mm Bohrbild)
Weitere Optionen:
19Zoll-Einschub
CAD Daten Gestell:
Hier finden Sie die 3D-Pdf-Daten des Basis-Gestells inkl. Optionen.
Nach Bestellung senden wir selbstverständlich Stp-Daten des Gestells zu.
Ablauf:
Nach Auftragseingang erhalten Sie innerhalb von 3 Arbeitstagen eine Stp-Zeichnung des Gestells. Nach Freigabe der 3D-Datei starten wir den Auftrag und Sie erhalten eine offizielle Auftragsbestätigung inkl. Versandkosten zur angegebenen Lieferadresse.
Lieferzeit:
4-6 Wochen
